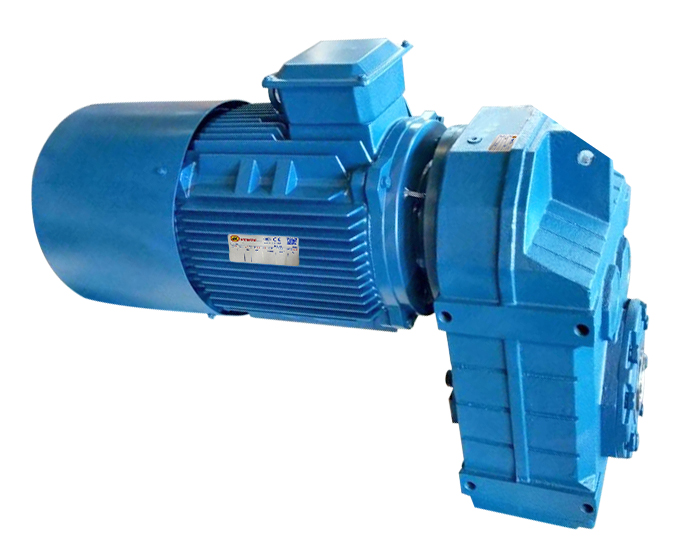

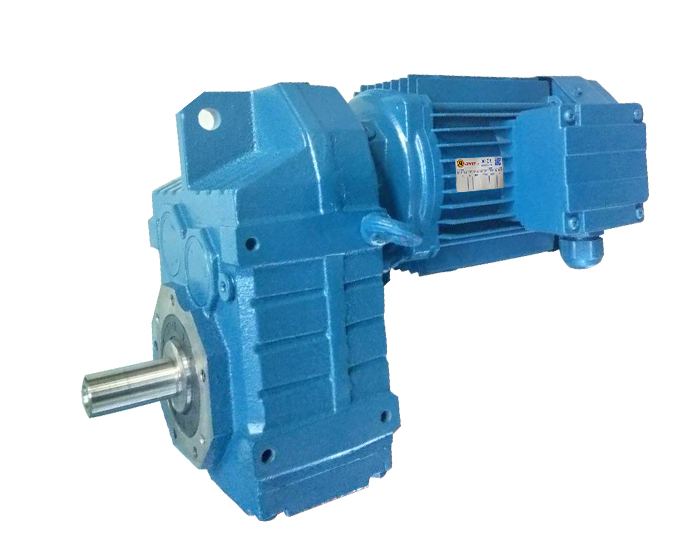

F系列減速機的齒輪幾何尺寸計算公式。各位關注VEMT小編的朋友們大家上午好！昨天給大家分析了K系列減速機的傘齒輪的相關事項，那我們今天來講下F系列減速機的幾何尺寸計算的公式什么。

先呢，我們需要知道齒輪在F系列減速機里面起到什么作用， F系列減速機的齒輪跟平行軸斜齒輪減速機的齒輪材料樣，都是45鋼，載荷中等、速度不高且傳動尺寸無特殊要求，所以大小齒輪都選軟齒面齒輪，小齒輪選用35MnB調質，硬度260HBS，大齒輪選用SiMn調質，硬度225HBS。根據兩齒面的硬度，由以下的算式得出兩齒輪的接觸疲勞強度和彎曲疲勞強度的許用應力：
65HBS=27.1HRC,   225HBS=20HRC
=380 + HBS = 640 MPa =380 + HBS = 605 MPa
= 155 + 0.3 HRC = 163 MPa   = 155 + 0.3 HRC = 161 MPa

然后我們需要根據以上的公式來選取F系列減速機的設計參數：
小齒輪齒數z1=26，則z2=26×2.77=72.02,取z2=72；
實際傳動比為i12=72/26=2.769，
傳動比誤差Δi=2.77|2.769-2.77|=0.0004％≤ 5％，在允許范圍內。
齒寬系數取=1.0

接下來再按照吃面接觸疲勞強度的設計來確定F系列減速機的斜齒輪的轉矩：
小齒輪的轉矩T1=121.10 N?m
     載取K=1.2
齒輪的模數為m≥2.31。m=3。
d1=mz1=26×3=78 mm
由以上的所有公式相結合，由此可以得出F系列減速機的幾何尺寸計算公式：
d3= mz3 = 3×26 = 78 mm
     d4= mz4 = 3×72 = 216 mm
     da3= mz3+2ha*m = 78 +6 = 84 mm
     da4= mz4+2ha*m = 216 +6 = 222 mm
     df3= mz3－2（ha*+ c*）m = 78－7.5 = 70.5 mm
     df4= mz4－2（ha*+ c*）m = 216－7.5 = 208.5 mm
     a =（d3+d4）/ 2 = （78+216）/ 2 = 147 mm
     b =ψdd3=1.0×66 = 78 mm
取b4=78，b3=78+4 = 82 mm

所以大家知道F減速機的幾何尺寸計算公式了嗎？相信些數理化高手肯定目了然了吧！因為從前直都寫的是些關于減速機機身的自身方面問題，很少從設計方面去寫文章，所以今后會有更多類似于這篇文章類型樣的文噢！VEMT小編也非常感謝大家的支持與幫助，要是有什么關于減速機方面的問題也可以投稿給VEMT小編噢！投稿地址：http://www.anwai.com.cn/Products/F127jiansuji.html
