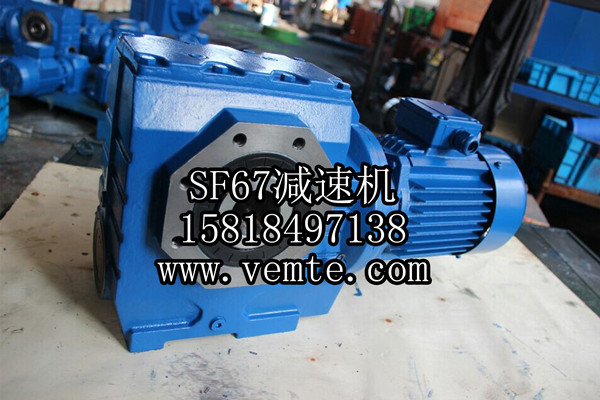

S系列減速電機拆裝及結構解析。由于原動機轉速較高，為了滿足生產中電機運轉速度的需要，往往在工作機與原動機之間設置專門的降速變換裝置，這種降速變換裝置稱為蝸輪蝸桿減速機。S系列減速電機就是很常用的款減速裝置，S系列減速電機主要由傳動件、軸、軸承、箱體四部分組成。大多數蝸輪蝸桿減速機的箱體采用中等強度的鑄鐵鑄造而成，重型蝸輪蝸桿減速機則采用高強度鑄鐵和鑄鋼，小批量生產中也能用鋼板焊接而成。S系列減速電機的結構、裝拆方法，在機械產品中具有定的代表性，作為機械類學生有必要熟知齒輪減速器的結構與設計。
S系列減速電機的拆裝步驟:看懂裝配圖，了解裝配關系、技術要求和配合性質；看清蝸輪蝸桿減速機外形，記住各零件的相應位置；將蝸輪蝸桿減速機的螺栓、螺釘、定位銷、上蓋打開；轉動傳動軸觀看S系列減速電機齒輪的嚙合傳動；看清楚并記住NMRV減速機軸的結構，分拆小件，并標記拆卸順序。
S系列減速電機的測繪步驟：目測出軸承、齒輪等構造件的形狀、各部分相對位置并徒手記錄下來；使用合適的測量工具，測量出蝸輪蝸桿減速機內部各種零件的尺寸；用其它工具書快速查出所測零件的代號并在代號上標注含義；核對好S系列減速電機的草圖，用簡化、特征、規定畫法畫出軸承等標準件和通用件；檢查完成各種零件尺寸的標注；完成蝸輪蝸桿減速機內部零件的測量及草圖的繪制。
S系列減速電機的主要結構：有箱體結構、軸系零件和S系列減速電機附件等。蝸輪蝸桿減速機的箱體用來支承和固定軸系零件，應保證傳動件軸線相互位置的正確性。同時為了便于軸系零件的安裝和拆卸，箱體通常制成削分式。剖分面般取在軸線所在的水平面內（即水平剖分），分為箱蓋和箱座兩個零件，箱體通常用灰鑄鐵（HTl50 或HT200）鑄成。 S系列減速電機軸系零件通常將動力輸入軸與小齒輪制成體。大齒輪與軸分開制造，用普通平鍵作周向固定。軸上零件用軸肩、軸套、封油環與軸承端蓋作軸向固定。兩軸均采用角接觸軸承作支承，承受徑向載荷和軸向載荷的聯合作用。軸承端蓋與箱體座孔外端面之間墊有調整墊片組，以調整軸承游隙，保證軸承正常工作。該減速器中的齒輪傳動采用甩油環飛濺潤滑。蝸輪蝸桿減速機附件包含定位銷、視孔蓋、透氣螺塞、油標、放油螺塞、起蓋螺釘、起吊裝置。http://www.anwai.com.cn/Products/S57jiansuji.html
